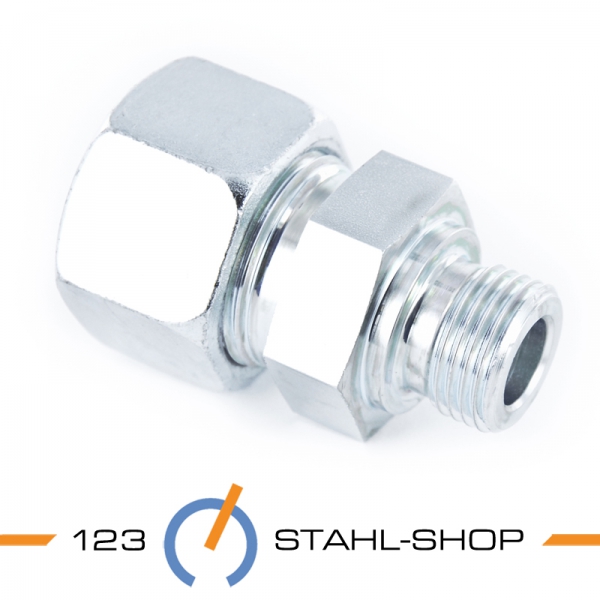

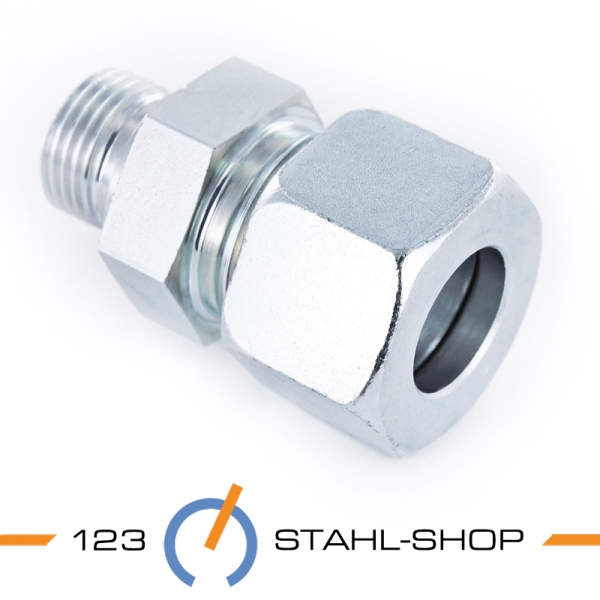

Schneidringverschraubung aus Stahl - Gerade Einschraubverschraubung - GE 30-SR 1 1/4"

Schneidringverschraubung aus Stahl - Gerade Einschraubverschraubung - GE 30-SR 1 1/4
Schneidringverschraubung aus Stahl - Gerade Einschraubverschraubung - GE 30-SR 1 1/4 Schneidringverschraubung aus Stahl - Gerade Einschraubverschraubung - GE 30-SR 1 1/4 Schneidringverschraubung aus Stahl - Gerade Einschraubverschraubung - GE 30-SR 1 1/4
nur 8,70 €
inkl. 19% MwSt zzgl. Versandkosten
Artikel Nr.
STRVGE30SR114
Verfügbarkeit
auf Lager
Lieferzeit*
1-4 Werktage
Zur Merkliste
Datenblatt Frage zum Artikel
Artikelbeschreibung Technische Details
  • Artikelbeschreibung

    Unsere Verschraubungen werden nach DIN 2353 gefertigt und eignen sich zum sicheren Verbinden von nahtlosen Rohren im Bereich von Hydraulik und Wasserhochdruck sowie für Öle, einige Gase und Kraftstoffe u.v.m. Bitte erfragen Sie im Zweifelsfall die Medienbeständigkeit für Ihr Medium vor dem Kauf.

    Die Rohrverschraubungen in der Stahl-Variante werden galvanisch verzinkt und in Cr-(VI)-freien Lösung passiviert sowie mit einer zusätzlichen Nanobeschichtung im Anschluss versiegelt. Durch die Passivierung und Versiegelung wird die Schutzwirkung der Beschichtung wesentlich gesteigert. Zudem ist die Cr-(VI)freie Passivierung unserer Verschraubungen umweltfreundlich und erfüllt die EU-Richtlinie 200/52/EG.

    Bitte beachten Sie, dass sich die Schneidring-Größen immer auf den Außendurchmesser des zu verbindenden Rohres beziehen.
    Beispiel: GE 6 kann zum verbinden eines Rohres mit einem Außendurchmesser von 6mm verwendet werden.

    Lieferumfang: Einschraubverschraubung komplett montiert inkl. Mutter und Schneidring.

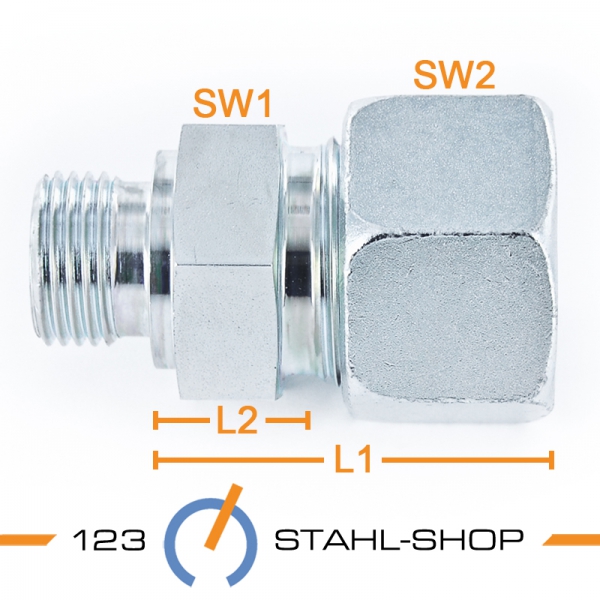

    Größe PN bar SW2 mm SW1mm L1 mm L2 mm
    GE 6 - LR 1/8" 315 14 14 23,0 8,5
    GE 6 - LR 1/4" 315 14 19 24,5 10,0
    GE 6 - LR 3/8" 315 14 22 26,0 11,5
    GE 8 - LR 1/8" 315 17 17 23,5 8,5
    GE 8 - LR 1/4" 315 17 19 25,0 10,0
    GE 8 - LR 3/8" 315 17 22 26,0 11,5
    GE 8 - LR 1/2" 315 17 27 26,5 12,0
    GE 10 - LR 1/4" 315 19 19 26,0 11,0
    GE 10 - LR 3/8" 315 19 22 27,5 12,5
    GE 10 - LR 1/2" 315 19 27 29,0 14,0
    GE 12 - LR 1/4" 315 22 19 26,0 11,0
    GE 12 - LR 3/8" 315 22 22 27,5 12,5
    GE 12 - LR 1/2" 315 22 27 28,0 13,0
    GE 15 - LR 3/8" 315 27 24 28,5 13,5
    GE 15 - LR 1/2" 315 27 27 29,0 14,0
    GE 16 - SR 3/8" 400 30 27 35,0 16,5
    GE 16 - SR 1/2" 400 30 27 37,0 18,5
    GE 18 - LR 3/8" 315 32 27 31,0 14,5
    GE 18 - LR 1/2" 315 32 27 31,0 14,5
    GE 20 - SR 1/2" 400  36  32  42,0 20,5
    GE 20 - SR 3/4" 400 36 32  42,0  20,5
    GE 22 - LR 1/2" 160 36  32  33,0  16,5
    GE 22 - LR 3/4"  160 36 32  33,0  16,5
    GE 25 - SR 1"  400 46  41  47,0  23,0
    GE 28 - LR 1"  160  41  41  34,0  17,5

  • Technische Details
    Werkstoff:   Stahl
    Einschraubzapfen:   G-Gewinde nach DIN-ISO 228-1 (zylindrisch)
    Abdichtung:   Dichtkante Form B - DIN 3852-2
    Norm:   DIN 2353
    Oberfläche:   galvanisiert u. nanobeschichtet
